Nog te maken:

No 1 : Nieuw mailadres "analoogdick@hotmail.com" en tevens ook op facebook "analoogdick"

No 2 : granieten draaitafel met direct-drivemotor. plateau wordt gedragen .d.m.v. van perslucht.
(vertraging)

No 3 : pickup arm op basis van "oude" videokoppen.
(wordt aan gewerkt; foto's worden binnenkort op side geplaatst) LOOPT

No 4 : een nieuw lichtgewicht pickup element.
(vertraging)

OBJECTEN DIE KLAAR DAN WEL BIJNA KLAAR ZIJN:
Glazen draaitafel speelt bovenverwachting goed. Aan de tone-arm moet nog enig zorg besteed worden omdat deze niet geheel aan de verwachting voldoet. Daar er talrijke afstel mogelijkheden zijn zal dit per MC-element nader onderzocht moeten worden. Een nieuw gebouwd MC-element voor deze tone-arm speelt meer dan uitstekend, dit is mede te danken aan het feit dat Mr.van den hul zich heeft bemoeid met het optimaal afstellen van dit MC-element. Op zich een uitdaging om deze combinatie niet te laten klinken als 1+1=2 maar als ... 1 + 1 = 3.

dinsdag 24 augustus 2010

CARTRIDGE

De bouw van een MC pick-up element.

Om een pick-up element te bouwen stuit men op verschillende problemen. Het principe is heel eenvoudig. Wat ijzer, dun staaldraad een beetje messing, koper, aluminium, acryl, magneten wat lijm en niet te vergeten een buis en een naald dat zijn de minimum benodigdheden. Zet het geheel in elkaar en eureka…. er is een nieuw pick-up element geboren.


Het pick-up element; body v.d.Hul, elektrische aansluiting van
JA, metaalwerk van Ortofon en assemblage is van DP
















Als het zo eenvoudig is om een goed en welluidend element te bouwen kon ik daar snel rijk mee worden.


------------- Maar zo eenvoudig liggen de zaken niet. -----------



Het bouwen van pick-up elementen vindt, bij mij, zijn aanvang door een gekregen Ortofon MC 10 super. [Leen koopman-Multifoon] Toen na niet al te lange tijd de spandraad brak, vormde de MC 10 een dankbaar onderwerp om eens onder de “kap” te kijken. Het geheel was voorzien van één frontpool en één backpool en een vierkante motor met een behoorlijk grote schroef om de bij behorende spantang vast te zetten. Voorts een spoeltje met een aantal windingen voorzien van een buis en een naald, deze naald is ingeklemd in de voorkant van de buis. Vier pennen om het geheel elektrisch aan te sluiten. De blauwe kap er overheen en klaar is Ortofon.

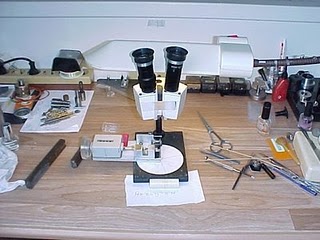

Wat Ortofon kan, kan ik ook. Dat was een behoorlijke tegenvaller. Minimaal moet je een microscoop hebben die 20 tot 50 vergroot. Verlichting vormt daarbij een probleem. Je moet voor diffuus licht zorgen wat overal vandaan komt ! ofwel weinig schaduw. Ik zelf gebruik een hoog rendement ring LED verlichting (zelfbouw) en dat bevalt mij uitstekend. Het eerste experiment was met 2 hoog rendement LED’s maar dit gaf toch wat problemen. Te gericht licht.



Microscoop met toen nog twee LED’s, is later voorzien van
LED ringverlichting.

















Na het microscoop verhaal komt het volgende chapiter. Weliswaar dat je door een microscoop kan zien hoe klein alles is maar hoe wikkel je draadjes op een spoeltje van 2 mm. in het vierkant. Bij de MC 10 waren dat er 2 maal 20 x vier is dus 160 windingen in het totaal. Ga daar maar aanstaan.

Daarvoor wordt een draad wikkelmachine ontwikkeld waarmee zeer dunne draad , (ik gebruik op dit moment 18 mu.), op hele kleine spoeltjes kunnen worden gewikkeld. De gebruikte spoel is niet afkomstig van Ortofon, deze raakte bij het demonteren beschadigd. Dat was mijn eerste destructieve manier van “kijken” onder de “kap”. Maar wat kapot is kan ook weer gerepareerd worden, …nietwaar !!

Mijn element.
De vorm van de body is geleend van mijnheer v.d. Hul, de aansluit pennen zijn ontleend aan Jean Alleart, het “ijzerwerk” is van een Ortofon MC 10 de spoel is een eigen ontwerp. Voor de 25 mu dikke spoeldraden is een oud pick-up element van de fa. Philips gebruikt. Na verschillende mislukkingen is het toch gelukt om een spoel te wikkelen.

Na dat er 4 x 25 wikkelingen op de spoel zijn gewikkeld en is voorzien van een spandraad die een afmeting heeft van 60 mu. Wordt de spandraad voor het in de spantang geplaatst voorzien van een dempingrubber. Daarna worden de vier aansluit draden gesoldeerd, dit is een behoorlijk precies werkje waarmee gemakkelijk een HEEL pick-up element kan worden vernield. Als laatste wordt de frontpool en de naald gemonteerd. In dit geval een van den Hul naald.

Na het nodige afstelwerk was het dan ook genieten van het resultaat. Dit element is meegenomen naar de nationale pick-up dagen die georganiseerd worden door Johan Ketelaar die in t’Harde gevestigd is. Op deze dag was ook mijnheer v.d.Hul aanwezig die, onder dankzegging van mijn kant, een kleine correctie op de naaldsetting heeft losgelaten  (zo mijnheer v.d.Hul nu weet u ook welk brouwsel het is, Ortofon MC 10, v.d.H body + naald, Jean Alleart aansluit pennen en geassembleerd door Dick Prins) zorgen voor een zodanig resultaat dat het een vermelding waard was in het audioblad Music Emotion  No 4 dec/jan 2005

"Verbazing en ontzag weten bij mij een voor mij onbekende heer uit Spijkenisse = (Rutten N.O.P.) op te wekken die als hobby en uit kostenoogpunt zijn eigen elementen blijkt te maken! Zijn nieuwste model heeft hij voor de pick-up dagen meegenomen en is door Johan Ketelaar zelfs in de Kuzma gemonteerd waar hij braaf zijn rondjes draait. Het gehoormatige resultaat is erg bijzonder en beslist muzikaal te noemen met een warm en prettig geluid en een goede stimulans voor de ontwerper om door te gaan. De eigenaar staat dan ook te glimmen van trots en terecht want het is toch ontzettend leuk als je dit soort huisvlijt aan gelijkgezinde mensen kan laten horen".


EEN NIEUW MC ELEMENT














Een nieuw element; opgebouwd uit acryl en geheel met de hand, uit ruw materiaal, vervaardigd. Aansluit pennen zijn op de voor mij gebruikelijke manier gemonteerd. Verder heeft het element een ijzeren spoel met een aluminium cantilever. De front- en de backpool zijn eveneens van ijzer. De afmeting van de front- en backpool zijn aanzienlijk toegenomen. De spoel is gewikkeld met 25 mu koperdraad en heeft 27 wikkelingen. De holle naalddrager is van een koper, zink, nikkel legering. De naaldtip is vooralsnog van een konische soort. Dit om het geheel betaalbaar te houden. Kan later vervangen door een beter soort tip. Het geheel haalt op een testplaat een gezonde sinus van 70 mu bij een afspeel gewicht van 1.45 gram.

Overigens komt er binnenkort een andere versie met een messing bovenplaat. Deze uitvoering krijgt een gewicht van ongeveer 13.5 gram. Zijn voorganger is ongeveer 5.5 gram lichter. De bedoeling is dat de messing uivoering een andere spoel krijgt en een wat stuggere demping. Ook komt er nog een "vlieggewicht" uitvoering.
